一，dms200产品描述：

dms200计量泵是利用电磁推杆带动隔膜在泵头内往复运动,引起泵头膛腔体积和压力的变化，压力的变化引起吸液阀门和排液阀门的开启和关闭，实现液体的定量吸入和排出。

电磁计量泵 电磁计量泵是由电磁铁为驱动，为输送小流量低压力管路液体而设计的一种计量泵，它以结构简单、能耗小、计量准确以及调节方便而在行业内受到欢迎，它的设计原则为“简单实用”，

不过它的缺点就是计量流量小(常见是<90升每小时)，对管路压力要求比较低，这也从某些方面限制了它在工业上的应用。

三， dms200技术参数：

泵头: PVDF

进出口阀: PVDF

阀球: 陶瓷

隔膜: PTFE

重量: 2.5 千克 • 电源: 240 伏(50 赫兹)

功率: 14 瓦

保险丝: 2 安，250 伏，T

防护等级: IP65

四， dms200安装:

安装或维护此泵前，请仔细阅读下列注意事项：

1. 警告：欲对泵执行任何操作前，请务必切断其电源，并遵守有关投加流体的安全操作说明。

2. 所有泵的各项技术参数是在以水为介质的情况下获得的，当待加化学品与水可能发生反应时，比如硫酸，必须排干泵腔。

3. 将泵安装在温度不超过 40 度，相对湿度低于 90%的地方，本泵的防护等级为 IP 65。

4. 选择能便于检测和维护的地方来安装本泵，固定好本泵防止不必要的震动。

5. 检测电压供应是否与泵的标牌上所标的额定电压相符。

6. 如管道系统的压力一直在上升，加药时，要首先检测安装场所的压力是否超过加药泵的额定最大

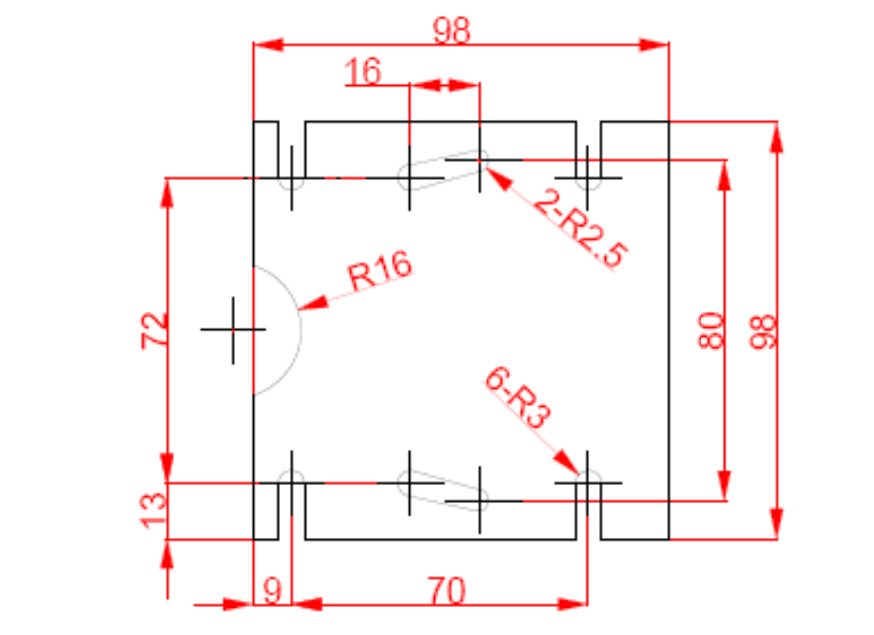

（1）底座尺寸图

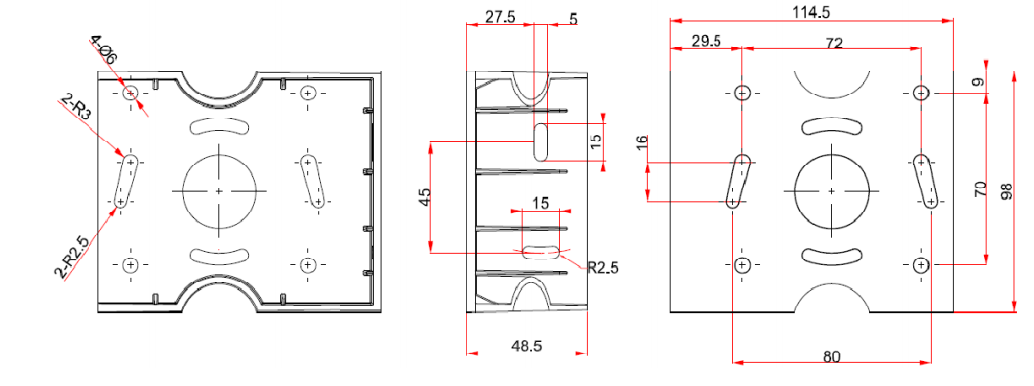

（2）挂墙安装支架（选配）尺寸图

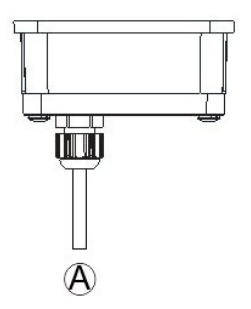

五，dms200电子连接：

输入A=电源 240 伏(50赫兹)

必须把泵与标牌上所标的额定电压相符的电源相连接。如电压过高或过低，可能会烧坏泵。

本泵能负荷少量额定外的电压，但为防止损坏泵，最好不要将泵与带有其他可能产生电压

的电器的电源相连接。

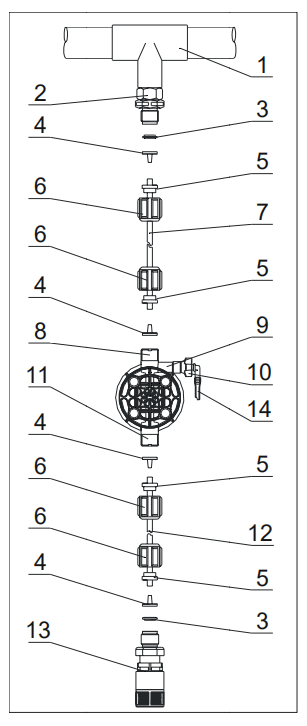

六，dms200管道连接:

1 – 注射点

2 – 注射接头

3 – 密封圈

4 – 压嘴

5 – 卡箍

6 – 环形螺母

7 – 排液硬管

8 – 排液阀

9 – 泵头

10 –排气阀

11 –吸液阀

12 –吸液软管

13 –底阀过滤器

14 –排气阀接头

八，dms200故障排除

故障 故障起因 排除方法

进出口阀堵塞 清洗阀，如果不能清除阻塞物，请替换新阀 泵正常工作，但投药中断 过高的吸液高度 重新定位泵或桶的位置，

从而降低吸入高度 流体黏度过高 降低吸入高度或使用更大流量的泵阀有泄漏 检查环形螺母是否有松动 流体黏度过高 降低吸入

高度或使用更大流量的泵 流量不足 阀的局部有堵塞 清洗阀，如果不能清除阻塞物，请替换新阀 排液端有虹吸现象 检查注射阀

是否正确安装，如流量发生不足，请安装一个背压阀 流量过大或不稳定 错误使用了透明的使用不透明的 PE 管 PVC 管作为排液

管泵的校准有误差检查系统压力下泵的流量 背压过大 检察系统压力，检查注射阀是否堵塞。检查排液阀和注射点之间是否有堵

塞。 隔膜破损 流体用完，泵空转 检查是否安装了底阀过滤器，如想在桶内化学品用完时，使泵停止，请安装液位仪隔膜保护不

善 更换新的隔膜，并保证正确安装 泵没有正常启动电压不足 检查连接电压与铭牌上标定的电压是否吻合

九，dms200后附详细的使用注意事项

电磁泵的工作电压为220V/50Hz，绝对不允许接380V的交流电，否则会造成电路板烧坏；本泵能负荷少量额定外的电压，但为防止

泵被破坏，最好不要将泵与可能产生电压的电器电源相连接。为了减少电击，计量泵的电源插座必须良好接地，地线与零线要分

开，并盖好泵头螺栓的橡胶帽，不能使用转换插座。 严禁长时间空打（最好不超过 3 分钟） 当待加化学品与水可能发生反应时

，比如浓硫酸，在启动泵前必须排干泵腔（出厂时泵头内有少量水）。 计量泵不能超过额定压力（最大工作压力）使用。额定压

力数值标识在计量泵铭牌上，单位为 bar（1bar=1 公斤力/平方厘米=10 米水柱）。如果超过额定压力，可能损坏泵； 泵的安装

环境温度不能超过 40℃，相对湿度不能大于 90%；泵不能安装在阳光曝晒的地方；泵不能放在淋雨的地方。 选择能便于检测和

维护的地方来安装本泵，固定好本泵防止不必要的震动。必须使用我公司提供的安装支架，不能将泵体水平或者倾斜安装；泵头

的进/出水阀必须保持与水平面垂直； 确认泵出入口管道方向安装正确，泵进水阀竖直朝下，出水阀朝上，绝对不能接反；进/出

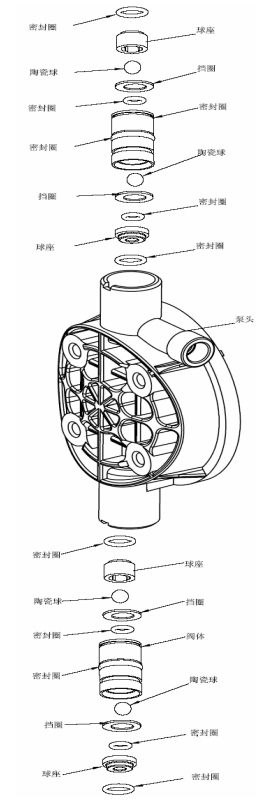

水阀也不能互换，清洗进出口阀时，一定要按照图一所示的步骤来拆卸和安装，丢失里面的任何一个零件泵将无法正常使用；要

确保进/出水阀干净；

必须成套使用我公司提供的连接软管、底阀及注射阀，这些都是准确加药的必要条件；底阀过滤器必须安装在距离容器底部 5-10

厘米的位置以上，以免被沉淀物堵塞而损坏泵的液压部位。 如果条件具备，最好在出水端配置安全阀，以免出现堵塞时损坏泵；

拧紧连管螺母时请用手拧紧即可，不能使用工具； 进出口软管的连接：把软管插到软管管嘴的根部并套好卡环，以防止滴液、漏

气引起空转和腐蚀。请定期检查管道情况，如果软管接口老化，请速更换软管或者裁掉老化部分并重新接紧。 手动排气：排气阀

在计量泵的右面，将其拧松后，计量泵在工作状态下排除气体后拧紧即可。注意排气出口也必须接软管以便把气液混合物排走，

防止滴到泵头腐蚀螺栓。 将泵冲程调节旋钮调节到 100%位置，对泵进行排气； 出口管路压力一定要高于进口管路压力，否则会

产生虹吸； 对泵进行流量标定：实际使用中由于条件的改变，实际流量和铭牌流量不一致是正常的。如果现场要求比较高，可在

入口处通过加药罐单位时间的减少量进行标定,并记录标定结果，在正式运行时以标定的结果来对计量泵进行百分比设定。 APG

和 TPG 系列电磁泵连接外部信号时要选择尺寸合适的信号线，同时一定要把底部的适配器（黑色盖子）密封好，以免有液体或者

蒸汽进入泵内，损坏电路板。 泵工作 800 个小时后，要使用工具再次拧紧泵头上的四条固定螺栓。
